Spot 14000 SmartPlus
Trafopunktschweißgerät
Technische Spezifikationen
SpezifikationEinheitWert
NetzanschlussV400 (50 Hz)
Anzahl der Phasen-3
NennleistungkVA17
SchweißstromA14000; 9000
NetzabsicherungA32; 16
ElektrodenkraftdaN465; 700 (bei 8 bar)
Querschnitt Netzkabel für L = 15 mmm24 x 10
Träge Sicherung (bis 9000 A / 14000 A)A16/32
Kabellänge Zange / Stromquellem4
Kurzschluss-SekundärstromkA14
SekundärspannungV8,3
Druckluftbar8
Drahtdurchmesser ALmm1.0 / 1.2
Schutzklasse-IP 21
Nettogewichtkg130
Abmessungen LxBxHmm680 x 600 x 1220
Hinweise & Ausstattung
Trafopunktschweißgerät mit Mittelfrequenz-Invertertechnik und durchgängiger Wasserkühlung.
Entspricht den neuesten Herstellervorschriften für höherfeste, höchstfeste und verzinkte Bleche.
Werksempfehlungen* von Audi, Bentley, BMW, Bugatti, Daimler, EvoBus, Ford, Honda, Lamborghini, Maybach, Mini, Mercedes, Mercedes LKW, Nissan, Opel, Porsche, Rolls Royce, Scania, Seat, Skoda, Smart, Volkswagen – weitere in Vorbereitung.
Ausgezeichnet mit dem „Bundespreis 2006 für hervorragende innovatorische Leistung für das Handwerk.
Voll digitalisierte, intelligente Steuerung mit Regelalgorithmen zur Prozessüberwachung und Anpassung.
Benutzerfreundliche Bedienung über Touchscreen.
WELD TOUCH CONTROL mit manuellen, herstellerspezifischen Programmen oder mit vollautomatischer, adaptiver Regelung des Schweißprozesses (Option).
Keine starken Magnetfelder entlang der Kabel.
Durchgängige permanente Wasserkühlung vom Transformator bis zu den Elektrodenspitzen.
Qualitätssicherung mit Klartextanzeige und druckbare Prüfprotokolle über mitgeliefertes Analyse-Programm für PC.
USB-Schnittstelle für Speichermedien z. B. für Programmspeicherung, Dokumentation und Software-Updates.
Zukunftssichere Investition: Konstruiert auf eine Lebenszeit von einer Million Schweißpunkten.
LIEFERUMFANG
SPOT 14000 Trafopunktschweißgerät mit Invertertechnik
Weld Touch Control Steuerung
Pneumatische C-Zange für Arme bis Armlänge 635 mm, mit integrierter Drucküberwachung, Kabel 4000 mm
Wasserkühlmodul mit Wärmetauscher

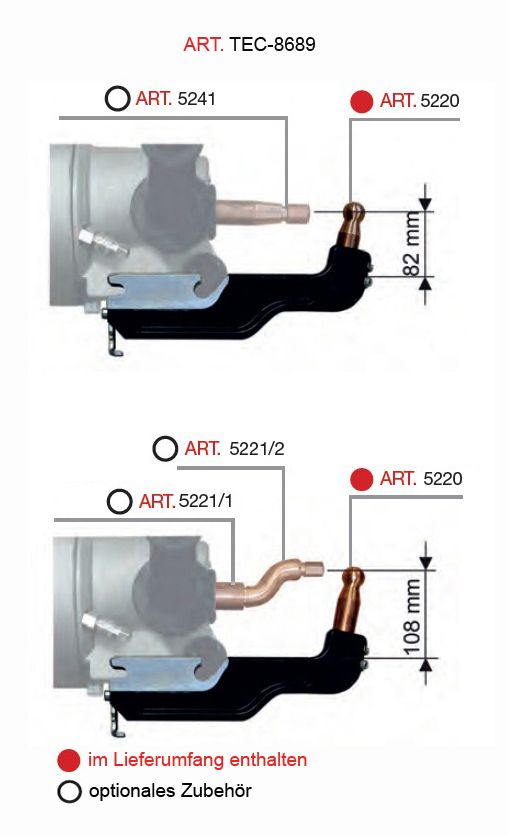

C-Arm 8685/W/S 85 mm, C-Arm 8684/W/S 205 mm, C-Arm 8688/W/S 505 mm, C-Arm 8689 für Radläufe, Elektrode 5223/W langer Schenkel
Fahrwagen mit Seitentaschen zur Ablage der Arme, extra großen Rädern und drehbarem Ausleger
Ausleger mit verschiebbarem Balancer und verstellbarer Punktzangenaufhängung
Netzkabel 8 m mit Stecker CEE 32 A
